注塑驅控一體機械手控制系統，為經濟型注塑三軸驅控一體系統，QC-S3G。下面針對此型號驅控一體系統的伺服參數怎么進行調節講解。

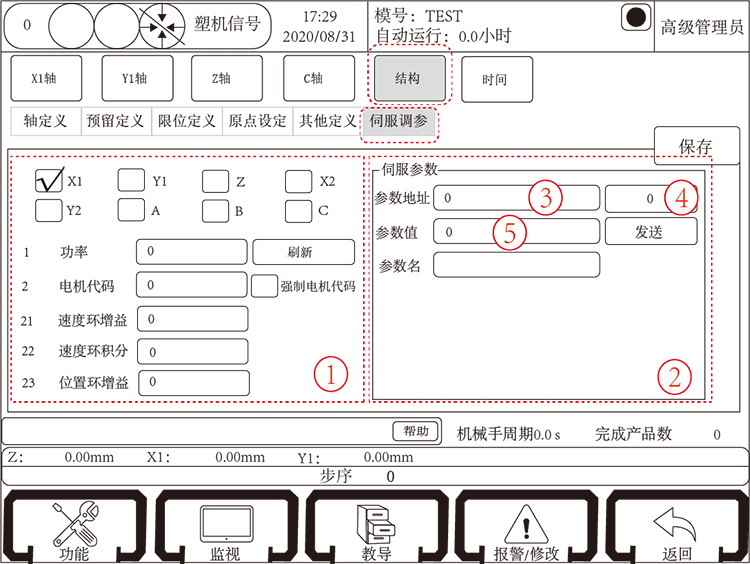

首先把三擋開關旋鈕到停止?fàn)顟B(tài)下，點擊屏幕中左下角的“功能”按鈕，進入“機器參數”-“結構”-“伺服調參”頁面，進行伺服參數的設定（伺服調參頁面為RTEX與驅控類專有頁面，單板類無此頁面）。
框1內為查看對應軸的伺服參數，點擊刷新按鈕，對應框內會顯示伺服參數值，若需修改參數值，可直接在文本框內輸入新的值，也可通過右邊框2內設置伺服參數。
參數地址：在此框即3號框內設入伺服參數編號；4號框內顯示為當前伺服參數值。
參數值：5號框?yàn)樾枰O(shè)置的伺服參數目標值。
參數名：當前的伺服參數編號所對應的功能。
參數設置步驟:
1.拍下急停按鈕（修改伺服參數需在此狀態下）。
2.在橙色框3內輸入伺服參數編號。
3.在“參數值”后的5號綠色文本框內輸入伺服參數目標值，再點擊“發送”按鈕。
4.查看框4內的數值和目標參數值是否相同，若相同則設置參數成功；否則參數設置失敗，需要重新設置。
5.參數設置成功后，重啟伺服和手控器，新參數才起作用。
伺服參數表如下：
功能 代碼 | 映射 地址 | 功能碼名稱 | 參數說明 | 設定范圍 | 單位 | 出廠值 |
PnE00 | 0x2E00 | 軟件版本/恢復出廠 | 寫入8051恢復出廠（2107以上版本） | 0~65535 |
| 版本號 |
PnE01 | 0x2E01 | 驅動器機型 | 2:100~200w; 3:400w; 4:750w; 5:850~1300w 6:1800w | 2~6 |
| 4 |
PnE02 | 0x2E02 | 電機代碼 |
| 1000~1600 |
| 1400 |
PnE03 | 0x2E03 | 參數管理 | 寫入256恢復出廠（11xx系列版本） 1：高級模式，屏蔽參數檢查，可以清除過載，編碼器錯誤報警 | 0x0000~0x1111 |
| 0x0000 |
PnE04 | 0x2E04 | 強制電機代碼 | 1：為強制 |
|
|
|
PnE15 | 0x2E0F | 電機過載保護系數 | 10~100 | 10~100 | % | 50 |
PnE19 | 0x2E13 | 單雙軸選擇 | 0：雙軸，1：?jiǎn)屋S |
|
|
|
PnE21 | 0x2E15 | 速度環增益 | 越大則響應越快，過大會引起震動 位置模式與位置環增益協同調節 | 0~500 | Hz | 90 |
PnE22 | 0x2E16 | 速度環積分時間常數 | 越小積分作用越強，速度跟蹤能力越強 需與速度環增益和位置環增益配合 | 0~300 | ms | 25 |
PnE23 | 0x2E17 | 位置環增益 | 越大則響應越快，過大會引起震動 位置模式與位置環增益協同調節 | 0~20 | 1/s | 4 |
PnE28 | 0x2E18 | 速度前饋增益 | 增大可減小穩態位置偏差，過大會導致超調 | 0~100 | % | 0 |
PnE30 | 0x2E1E | 阻尼系數 | 位置環阻尼系數 | 100~500 |
| 100 |
PnE31 | 0x2E1F | 速度反饋低通濾波系數 |
| 100~20000 |
| 20000 |
PnE32 | 0x2E20 | 電流反饋低通濾波系數 | 檢測實際電流方向 | 100~20000 |
| 20000 |
PnE33 | 0x2E21 | 轉矩前饋系數 |
| 0~100 |
| 0 |
PnE34 | 0x2E22 | 速度環微分增益（低頻） |
| 0~1000 |
| 0 |
PnE41 | 0x2E29 | 移動平均濾波常數 | 0~200.0 | 0~200.0 | ms | 0 |
PnE42 | 0x2E2A | 一階低通濾波常數 | 0~6000.0 | 0~6000.0 | ms | 0 |
PnE49 | 0x2E31 | 位置偏差限制 | 0.1~50.0圈 | 0.1~50.0 |
| 5.0 |
PnE69 | 0x2E45 | 轉矩指令低通濾波系數 |
| 100~20000 |
| 20000 |
PnE71 | 0x2E47 | 動作命令 | 1:設當前位置為零點 | 0~255 |
| 0 |
PnE72 | 0x2E48 | 陷波濾波頻率 |
| 0~10000 |
| 0 |
PnE73 | 0x2E49 | 陷波濾波頻寬 |
| 0~1000 |
| 0 |
PnE99 | 0x2E63 | 軟件版本 | 軟件版本 | 0x0000~0xFFFF |
| 0x0000 |
